Возможности и преимущества системы оптической биометрии и топографии Aladdin HW3.0
https://doi.org/10.33791/2222-4408-2020-3-52-55
Аннотация
Ключевые слова
Для цитирования:
Камардина Т.А. Возможности и преимущества системы оптической биометрии и топографии Aladdin HW3.0. The EYE ГЛАЗ. 2020;22(3(131)):52-55. https://doi.org/10.33791/2222-4408-2020-3-52-55
For citation:
Kamardina T.A. Features and benefits of Aladdin HW3.0 optical biometer and corneal topographer. The EYE GLAZ. 2020;22(3(131)):52-55. (In Russ.) https://doi.org/10.33791/2222-4408-2020-3-52-55
По мере того как катарактальная хирургия эволюционирует в катарактально-рефракционную, возрастают ожидания пациентов от послеоперационной остроты зрения, что требует от доктора максимальной точности при подборе интраокулярных линз (ИОЛ).
Ключевым фактором становится не только грамотный расчет ИОЛ, но и определение категорий пациентов с выраженными аномалиями поверхности роговицы, с которыми на дооперационном этапе необходимо будет провести беседу и предупредить, что даже самая совершенная ИОЛ не позволит им достичь идеальной остроты зрения. Стандартной кератометрии для этих целей недостаточно, и использование кератотопографа на предоперационном этапе становится рутинной практикой [1].
Таким образом, успешная операция начинается не только с грамотного расчета ИОЛ, но и со всестороннего анализа состояния роговицы пациента. И совмещение оптического биометра с кератотопо- графом становится удобным решением, позволяющим сократить время на проведение обследования, сэкономить бюджет клиники и компактно расположить оборудование в кабинете.
Компания Topcon предлагает комплексную систему оптической биометрии и топографии Aladdin HW3.0, удобный инструмент для предоперационного полноценного обследования пациента, подбора и расчета ИОЛ.
Система позволяет получить 8 измерений:
- кератометрию,
- топографию передней поверхности роговицы,
- аксиальную длину,
- глубину передней камеры,
- толщину хрусталика,
- толщину роговицы в центральной части,
- диаметр роговицы («от белого к белому»),
- статическую и динамическую пупиллометрию.
Для оценки биометрических показателей используется метод интерферометрии. Топографическая карта строится на основании 24 колец Пласидо, позволяющих оценить в том числе периферические области роговицы, что очень важно при подборе ИОЛ у пациентов после рефракционных операций. Пупиллометрия оценивается в мезопических и скотопических условиях, в том числе в динамическом режиме, который позволяет наглядно оценить децентрацию зрачка и выявить возможные противопоказания для имплантации мультифокальных линз [2].
Рассмотрим более детально, каким образом каждый из измеренных параметров помогает офтальмологу подобрать оптимальную ИОЛ.
Биометрия
За один захват доктор получает 6 измерений аксиальной длины, 4 показателя кератометрии и параметры передней камеры (глубина передней камеры, толщина хрусталика и толщина роговицы в центральной части). Высокая точность и повторяемость полученных результатов [3, 4] гарантируют максимальную точность расчета ИОЛ. Кроме того, рассчитанные параметры подставляются в загруженные в прибор формулы автоматически, исключая вероятность ошибочного введения по причине человеческого фактора.
Кератотопография
Система максимально адаптирована для того, чтобы хирург мог быстро и наглядно оценить состояние роговицы и обратить особое внимание на пациентов с выраженными нарушениями.
При анализе кератотопографической карты на начальном этапе предлагается оценка аксиальной карты в абсолютной шкале. Три и менее цветов на карте говорят о том, что у пациента правильная форма роговицы и для расчета ИОЛ можно использовать стандартные формулы (рис. 1).
При обнаружении картины роговицы после рефракционной хирургии (рис. 2) рекомендовано переключение в режим тангенциальной карты для оценки реальной формы роговицы.
Для удобства хирурга ключевые параметры, важные для определения категорий пациентов, не подходящих под имплантацию премиальных ИОЛ, отображаются в цвете: не выходящие за пределы нормативной базы обозначаются зеленым цветом, пограничные значения - желтым, выходящие за пределы нормативной базы - красным. Во вкладке с кераторефракционными индексами рекомендуется обратить внимание на эксцентриситет (е), продольную сферическую аберрацию (LSA), стандартное отклонение иррегулярности кривизны (SD) и индекс асимметрии поверхности (SAI). Отображение всех индексов в зеленом цвете позволяет говорить о том, что имплантация подходящей премиальной ИОЛ может обеспечить у данного пациента высокие показатели остроты зрения (рис. 3).
В отдельную вкладку вынесен модуль анализа кератоконуса, позволяющий оценить кривизну вершины (AK), градиент кривизны вершины (AGC), индекс симметрии (SI) и рассчитывающий индекс вероятности кератоконуса (Kpi) (рис. 4).
Вкладка Zer загружает полиномы Цернике для оценки кератотопограммы при различных диаметрах зрачка и выявления аберраций высшего порядка (рис. 5, 6).
Характерная форма «бабочки» на кератотопо- грамме говорит об астигматизме и требует оценки по нормализованной шкале.
Прибор анализирует кератотопограмму в 2-4-6- либо 3-5-7-миллиметровой зоне. При оценке важно обратить внимание, чтобы сила и угол цилиндра не варьировались существенно в этих зонах (рис. 7).

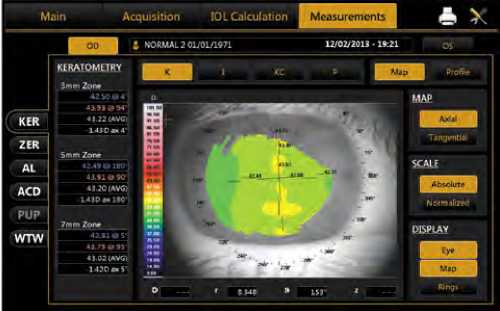

Рис. 1. Пример роговицы сферотеской формы
Fig. 1. Example of a spherical cornea

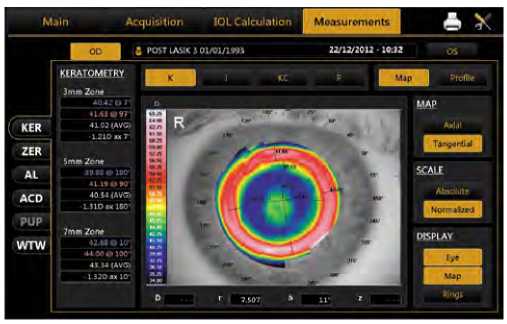

Рис. 2. Пример роговицы после рефракционной хирургии
Fig. 2. Example of a cornea after refractive surgery

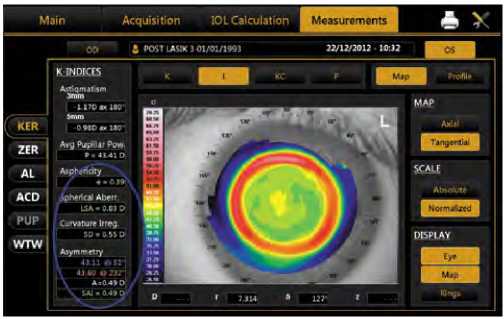

Рис. 3. Ключевые кераторефракционные индексы
Fig. 3. Keratorefractive indices

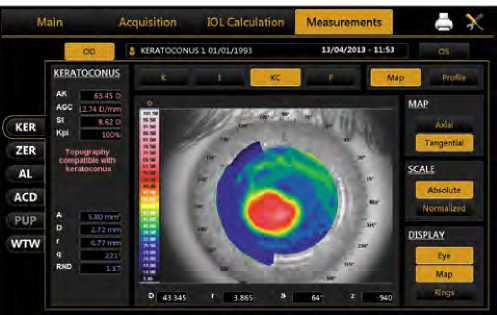

Рис. 4. Пример кератоконуса
Fig. 4. Example of a keratoconus

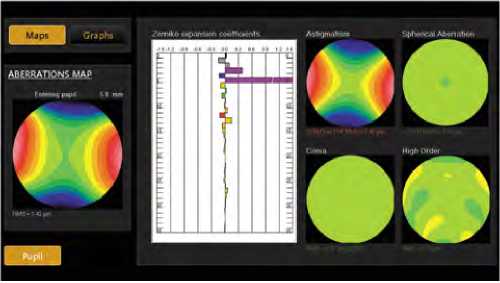

Рис. 5. Пример роговицы с астигматизмом без дополнительный аберраций
Fig. 5. Example of an astigmatic cornea without additional aberration

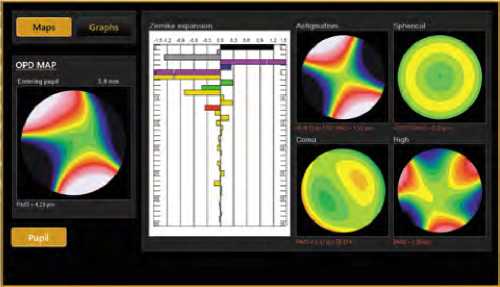

Рис. 6. Пример роговицы с асгиматизмом и аберрациями высокого порядка
Fig. 6. Example of an astigmatic cornea with high order aberrations

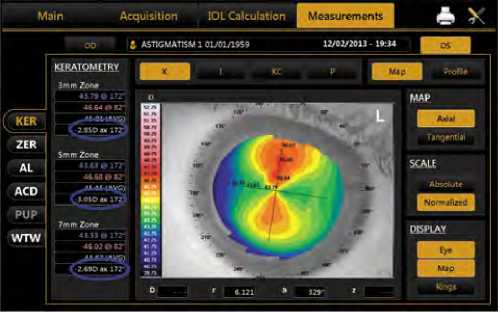

Рис. 7. Пример роговицы при астиматизме
Fig. 7. Example of an astigmatic cornea

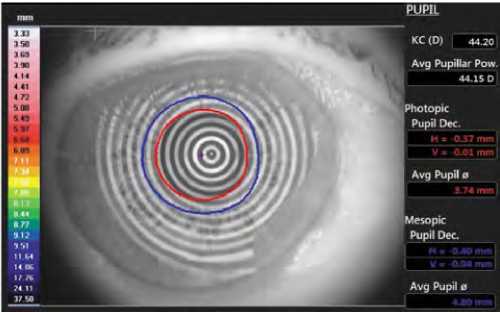

Рис. 8. Оценка децентрации зрачка
Fig. 8. Pupil decentration evaluation
Пупиллометрия
Встроенная функция динамической пупилломе- трии очень важна при подборе мультифокальных ИОЛ. Параметры децентрации зрачка позволяют оценить угол каппа (угол между зрительной и зрачковой осями. - Прим. редакции). Имплантация мультифокальной ИОЛ пациентам с высоким значением угла каппа может спровоцировать различные аберрации и эффект гало [5] (рис. 8).
Модуль расчета ИОЛ
После всестороннего анализа состояния роговицы доктор может перейти к расчету ИОЛ.
Программное обеспечение позволяет одномоментно оценить на экране 5 различных расчетов с возможностью выбрать формулу, производителя и линзу для каждого расчета.
В базе прибора загружены формулы:
- SRKII;
- SRK/T;
- Haigis;
- Hoffer Q;
- Holladay;
- Camellin-Calossi (для пострефракционного подбора ИОЛ);
- Shammas-no History (для пострефракционного подбора ИОЛ).
В отдельные вкладки вынесены формулы Barrett и Olsen.
Формулы Barrett предлагают варианты расчета ИОЛ для сферической роговицы (Universal II Formula), при необходимости имплантации торической линзы (Universal II Toric), после перенесенных рефракционных вмешательств (True K), в том числе если после них необходима имплантация торической линзы (True K Toric), а также отдельные формулы для расчета ИОЛ при необходимости замены ранее имплантированной (RX exchange) или установке добавочной ИОЛ (piggy back) (рис. 9).

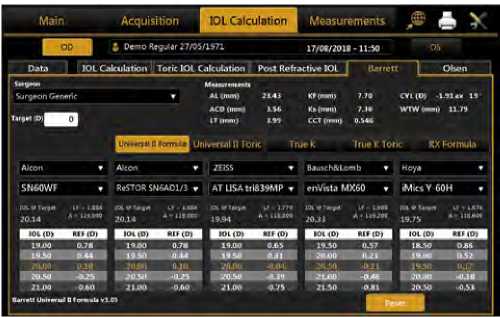

Рис. 9. Расчет ИОЛ с использованием формул Барретта
Fig. 9. Barrett IOL suite
Возможность сравнить результаты различных формул в рамках одного прибора, а также автоматическое введение рассчитанных параметров глаза значительно экономит время обследования и повышает точность расчета ИОЛ.
Контроль миопии
Система оптической биометрии и топографии Aladdin HW3.0 в своем применении не ограничена только расчетом ИОЛ.
С 2019 года программное обеспечение дает доступ доктору к специальному модулю контроля прогрессирования миопии. Комбинация возможности измерить аксиальную длину и топографии делает прибор очень удобным для использования в практике детского офтальмолога. При каждом приеме, измеряя аксиальную длину, прибор предлагает вручную ввести параметры рефракции для того, чтобы в дальнейшем можно было построить графики корреляции изменения данных параметров (рис. 10).
Дополнительная вкладка Ortho-K позволяет на одном экране оценить топограммы в динамике и построить дифференциальную карту (рис. 11).
Рис. 10. График изменения аксиальной длины и рефракции
Fig. 10. Combined trend view showing refractive error and axial length

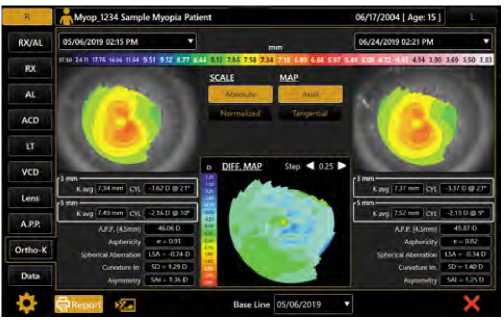

Рис. 11. Сравнение топографических карт в динамике
Fig. 11. Building a differential corneal topography map
Понимая тенденции развития ортокератологических методов лечения миопии, компания Topcon в 2020 году анонсировала выход нового уникального прибора для контроля прогрессирования миопии MYAH. Прибор комбинирует функционал оптического биометра для анализа изменения аксиальной длины глаза и кератотопографа с дополнительным модулем диагностики синдрома «сухого глаза». На данный момент прибор проходит процедуру регистрации в РФ и будет доступен к продаже в ближайшем будущем.
Список литературы
1. Shah S. The Aladdin for precise biometry. Cataract & refractive surgery Today Europe. March 2013. https://crstodayeurope.com/articles/2013-mar/pointcounterpoint-is-intraoperativeaberrometry-worth-the-investment/
2. Aladdin, Biometer [brochure]. Topcon Europe Medical website. http://www.topcon-medical.eu/eu/products/191-aladdinbiometer.html#downloads [accessed: June 9, 2015].
3. Mandal P., Berrow E.J., Naroo Sh.A., et al. Validity and repeatability of the Aladdin ocular biometer. Br. J. Ophthalmol. 2014;98:256–258. https://pubmed.ncbi.nlm.nih.gov/24227803/
4. Ortiz A., Galvis V., Tello A., et al. Comparison of three optical biometers: IOLMaster 500, Lenstar LS 900 and Aladdin. Int. Ophthalmol. 2019;39:1809–1818. https://doi.org/10.1007/s10792-018-1006-z
5. Karhanová M., Pluhácek F., Mlcák P., Vlácil O., Sín M., Maresová K. The importance of angle kappa evaluation for implantation of diffractive multifocal intra-ocular lenses using pseudophakic eye model. Acta Ophthalmol. 2015;93:e123–e128. https://pubmed.ncbi.nlm.nih.gov/25160117/
